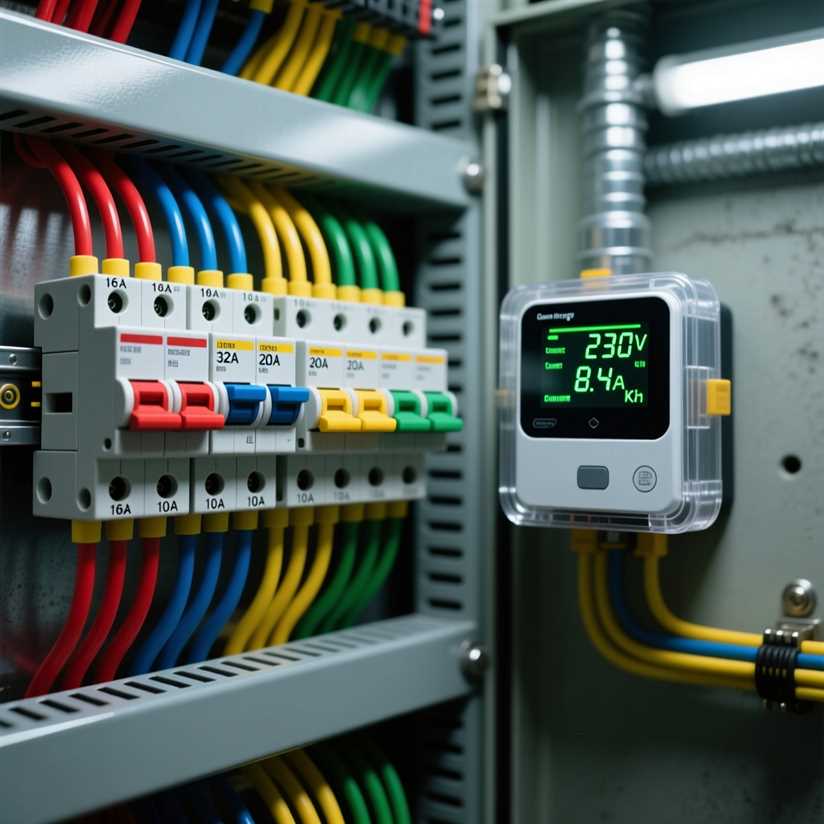

КАК ВЫБРАТЬ ЭЛЕКТРОЩИТ?

Первым делом считайте количество модулей для автоматических выключателей. Сложите номиналы всех запланированных групповых автоматов, добавьте вводной аппарат защиты и устройство защитного отключения (УЗО или дифференциальный автомат). К полученной цифре прибавьте 20-30% на резерв – это и будет минимально необходимая величина щитового бокса.

Материал корпуса диктуется местом установки. Для сухого внутреннего помещения подойдет пластиковый электрощиток. Для монтажа на улице, в гараже или сыром подвале необходим только металлический корпус с антикоррозионным покрытием. Степень его защиты от пыли и влаги должна быть не ниже IP54 для наружного исполнения.

Практика показывает: экономия на размере щита приводит к проблемам при сборке. Теснота внутри повышает риск ошибок монтажа, ухудшает теплоотвод и усложняет дальнейшее обслуживание.

Комплектация и внутреннее устройство

Готовая сборка включает не только корпус. Качественный комплект содержит DIN-рейки для крепления модульной аппаратуры, нулевую и заземляющую шину, а также монтажный набор для фиксации самого бокса. Проверьте их наличие перед покупкой.

• Вводной автомат – основа безопасности, его номинал согласуется с выделенной мощностью и сечением кабеля.
• Устройства дифференциального тока (УЗО или дифавтоматы) обязательны для линий розеток, ванной комнаты и кухни.
• Счетчик учета электроэнергии может размещаться в том же боксе, для этого выбирают модели со специальной секцией.

Специфика монтажа в различных локациях

Тип установки влияет на конструктив. Внутренний (встроенный) электрощиток монтируется в нишу стены, его лицевая панель находится вровень со штукатуркой. Накладной вариант крепится на поверхность – это решение для деревянных домов или послеремонтной ситуации.

Для лестничной клетки многоквартирного дома предназначен этажный металлический шкаф. Квартирный экземпляр, в свою очередь, имеет более компактные габариты и эстетичный вид. Уличный бокс обязан иметь повышенную степень защиты от атмосферных воздействий и надежный замок.

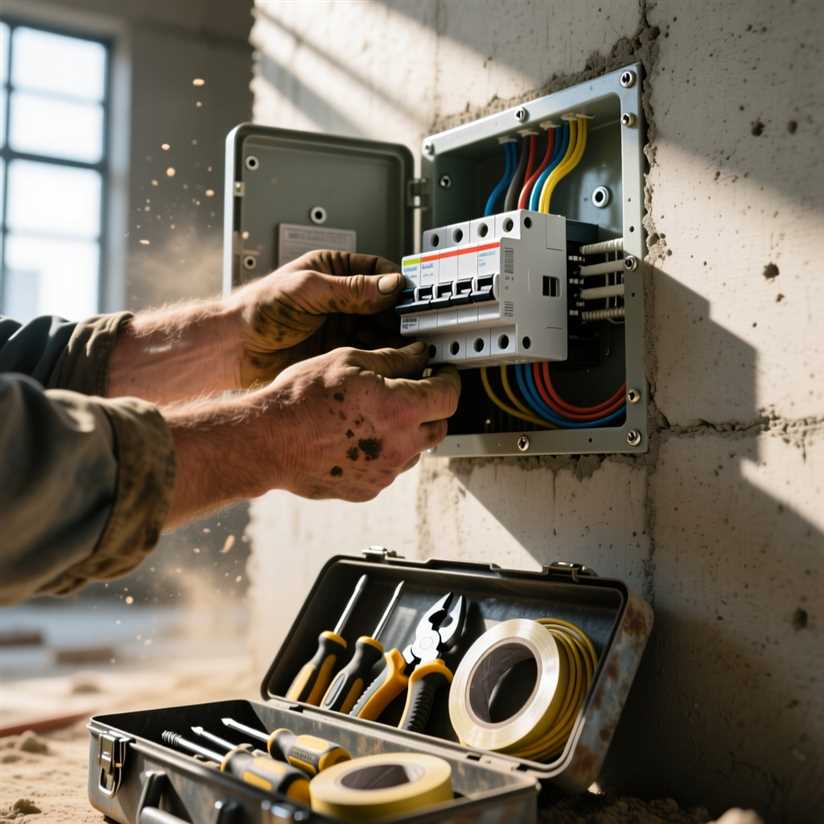

Считаем модули: сколько мест в щитке нужно именно вам

Простой расчет основан на сумме всех защитных и учетных устройств плюс резерв. Для стандартной квартиры с электроплитой потребуется не менее 24-30 модулей.

Начните с составления схемы электроснабжения. В нее входят: вводной двухполюсный автомат, прибор учета электроэнергии, противопожарное УЗО или дифавтомат, затем автоматы и УЗО на отдельные линии. Каждое устройство занимает место на DIN-рейке.

• Однополюсный автоматический выключатель – 1 модуль.
• Однофазное УЗО или дифференциальный автомат – 2 модуля.
• Трехфазный вводной автомат – 3-4 модуля.
• Счетчик электроэнергии – 6-8 модулей.

Добавьте к полученному числу 15-20% резерва для будущих подключений. Правильная проектирование электрощитов исключает ситуацию, когда новый кондиционер некуда подключить.

«На практике часто не хватает места для реле напряжения или модульных розеток внутри щитка. Лучше сразу заложить 2-4 дополнительных модуля под вспомогательное оборудование», – советует ведущий инженер по сборке.

Материал корпуса влияет на монтажную емкость. Пластиковый квартирный бокс обычно рассчитан на 12-36 модулей. Для сложной комплектации с множеством линий требуется металлический распределительный шкаф на 54 и более позиций.

Для частного дома расчет сложнее: учитывают цепи наружного освещения, гаража, котельной. Часто необходим отдельный уличный бокс для ввода с высокой степенью защиты IP65 и внутренний этажный щит для разводки по этажам.

Окончательную комплектацию и размер определяет схема. Готовые решения с запасом мест часто проигрывают индивидуальному расчету. Оптимальный путь – Шкафы электрические изготовление на заказ под конкретный проект и количество аппаратов.

Не экономьте на размере. Установка щитка на 40 модулей вместо 24 при первоначальном монтаже увеличит бюджет незначительно, но избавит от проблем с заменой корпуса в будущем.

Металл или пластик: какой корпус лучше для квартиры и дачи

Для квартиры внутри дома оптимален пластиковый корпус. Для дачи или любого уличного размещения необходим металлический электрощиток с высокой степенью защиты от влаги и пыли.

Критерии подбора оболочки

Материал корпуса определяет его долговечность, безопасность и место установки. Основа решения – условия эксплуатации.

• Пластиковый корпус. Легкий, не подвержен коррозии, имеет диэлектрические свойства. Устанавливается только внутри сухих помещений: квартирный, этажный или внутренний распределительный щит. Степень защиты обычно IP20-IP30.
• Металлический корпус. Прочный, обеспечивает электромагнитную экранировку, стойкость к механическим воздействиям и УФ-излучению. Единственный вариант для наружного монтажа: вводной уличный щит, щитовой шкаф на фасаде дачи. Для улицы обязательна степень защиты IP54 и выше.

Комплектация и монтажные нюансы

Вне зависимости от материала оболочки, внутреннее наполнение подбирается под задачи: учет электроэнергии, защита линий, управление.

«Для дачного щита на улице всегда используйте металлический бокс с IP не ниже 54. Даже качественный пластик со временем растрескается от солнца и морозов, что сведет на нет защиту от влаги», – отмечает ведущий инженер по сборке щитового оборудования.

Правильная комплектация начинается с расчета количества модулей под все устройства: вводной и дифференциальный автоматы, автоматические выключатели групп, реле напряжения, прибор учет. Под этот расчет выбирается конкретная модель корпуса с достаточным числом монтажных мест.

• Для квартиры: пластиковый бокс на 12-36 модулей, устанавливаемый в нишу или на стену.
• Для дачи с уличным размещением: навесной металлический шкаф с IP54, учитывающий место под пломбировку счетчика.

Репутация производителя корпусов критична. Дешевый пластик становится хрупким, тонкий металл ржавеет. Это напрямую влияет на безопасность и срок службы всей щитовой сборки.

Что должно быть внутри: собираем набор автоматов и УЗО

Основу комплектации составляет вводной автомат. Его номинал определяют по разрешенной мощности, для стандартной квартиры это 32А или 40А. Следующий обязательный элемент – противопожарное УЗО с током утечки 100-300 мА, устанавливаемое после счетчика учета.

Групповые линии защищают автоматические выключатели и связки «автомат + УЗО». Типовой расчет для квартиры:

• Розеточные цепи: автомат 16А (В, С) + УЗО 30 мА (АС, А).
• Освещение: однополюсный автомат 10А.
• Электроплита, духовой шкаф: автомат 25А или 32А + УЗО 30 мА.
• Стиральная машина, кондиционер: отдельный автомат 16А + УЗО 30 мА.

Дифференциальный автомат совмещает функции УЗО и автоматического выключателя. Его применение оправдано для защиты отдельных мощных потребителей, где критична экономия места в щитовом боксе.

Правильная сборка требует точного подсчета модулей. Каждый однополюсный автомат – 1 модуль, однофазное УЗО – 2 модуля, дифференциальный автомат – 2 модуля. Добавьте 2-3 модуля на резерв. Итоговое число определяет размер корпуса: на 12, 18, 24, 36 или более мест.

Для ванной комнаты и других влажных зон обязательно используйте УЗО типа А, реагирующее на пульсирующий постоянный ток. Производитель аппаратов должен иметь солидную репутацию на рынке электротехники.

Готовая комплектация от надежного поставщика избавляет от ошибок в подборе компонентов. Например, профессиональные заказные щиты автоматики поставляются с полностью собранной и промаркированной начинкой, что гарантирует безопасность и упрощает согласование с энергоснабжающей организацией.

Ошибки при монтаже, которые могут обернуться проблемами

Неверный подбор вводного аппарата по номиналу – распространенная ошибка. Его ток отключения должен быть выше суммы номиналов групповых автоматов, но ниже предельной нагрузки кабеля от подстанции. Игнорирование этого правила ведет к ложным срабатываниям или отсутствию селективности.

Экономия на модулях приводит к перегруженности. После расчета необходимого количества мест добавьте 20-30% резерва для возможного расширения сети. Тесная компоновка затрудняет монтаж и ухудшает теплоотвод, что снижает срок службы автоматических выключателей.

• Слабая фиксация корпуса. Настенный распределительный щиток должен крепиться минимум четырьмя дюбелями в капитальную стену. Проседание конструкции вызывает напряжение на внутренних шинах и клеммах.
• Неверный выбор степени защиты (IP). Для квартирного внутреннего размещения достаточно IP20-30. Для сырого подвала, гаража или уличного наружного исполнения необходим металлический щитовой корпус с IP65 и выше.
• Прямое подключение мощных потребителей (плита, бойлер) без отдельного дифференциального автомата или пары УЗО+автомат. Это лишает их индивидуальной защиты и создает риск отключения всей линии при неисправности одного прибора.

Некорректная коммутация нулевых проводов – критичный дефект. Ноль от каждого группового УЗО или дифавтомата должен идти на свою изолированную шину, а не на общую. Путаница в нулях вызывает ложные срабатывания защитной аппаратуры.

Частая ошибка самостоятельной сборки – неверная последовательность подключения. Сначала монтируют и затягивают нулевую шину, затем подключают вводной кабель, после – групповые автоматы. Нарушение этапности приводит к хаосу в проводах и ошибкам в учете.

Игнорирование маркировки всех цепей непосредственно после монтажа. Без бирок с обозначением «кухня розетки», «освещение санузел» последующее обслуживание или аварийное отключение превращается в поиск нужного аппарата методом проб и ошибок.

Запрещено объединять в одном электрощитке цепи с разными типами заземления (TN-C и TN-S). Полная комплектация для современной сети включает раздельные шины для рабочего нуля (N) и защитного заземления (PE). Использование одного пластикового бокса для всей квартиры без учета мощности – тоже ошибка; для объектов с электроплитой, кондиционерами и теплым полом часто требуется два щита: основной и дополнительный монтажный.
