Защита электродвигателей — Автомат защиты двигателя vs тепловое реле

Для запитки асинхронного мотора мощностью до 15 кВт выбирайте современный модульный аппарат. Он компактнее, функциональнее и надежнее старого решения с отдельным контактором и биметаллическим элементом. Вот ключевое отличие: модульный прибор объединяет в одном корпусе и силовые контакты для коммутации, и механизм контроля, и устройство аварийного отключения при КЗ.

Конструктивные отличия и принцип действия

Биметаллический элемент работает по простому принципу: токовая перегрузка вызывает нагревание пластины, она изгибается и размыкает цепь через механический привод. Скорость срабатывания зависит от величины превышения номинала. Модульный аппарат – это комплекс. В его исполнение входят:

• Электромагнитный расцепитель для мгновенного реагирования на короткое замыкание.
• Тепловой (биметаллический) расцепитель с точной настройкой уставки по току для борьбы с перегрузкой.
• Встроенный контактор для дистанционного пуска и остановки.

«На производстве переход на модульные аппараты – это вопрос селективности. Когда «выбивает» только на проблемном участке, а не вся линия, проще найти и устранить неисправность, минимизировав простой оборудования», – отмечает ведущий инженер по эксплуатации.

Критерии выбора и настройки

Основной параметр – номинальный рабочий ток агрегата. Уставка теплового расцепителя выставляется на 5-10% выше этого значения, чтобы исключить ложные отключения во время пуска, когда пусковой ток может в 7-8 раз превышать номинальный.

Порядок расчета и монтажа

1. Определите номинальный ток мотора по шильдику или паспорту.
2. Подберите аппарат с номинальным током, равным или ближайшим большим к расчетному. Для тяжелых условий пуска (частые включения, длительный разгон) используйте запас 20-30%.
3. Настройте тепловой элемент согласно данным паспорта агрегата. Проверьте уставку электромагнитного расцепителя (обычно 8-14 In для нормального пуска).

Важно: класс изоляции и климатическое исполнение должны соответствовать условиям эксплуатации. Для пыльных или влажных цехов выбирайте устройства со степенью защиты IP65 и выше.

Типичные ошибки при подключении

Игнорирование сечения питающего кабеля. Даже идеально настроенный аппарат не предотвратит перегрев проводки. Неверный выбор время-токовой характеристики (например, использование «C» вместо «D» для агрегатов с высоким пусковым моментом) приводит к постоянным ложным отключениям при запуске.

«Самая опасная ошибка – «залипание» контактов реле из-за износа или перегрузки. Аппарат теряет способность разорвать цепь. Модульная система лишена этого недостатка, так как имеет дугогасительные камеры и механизм свободного расцепления», – поясняет специалист по релейной защите.

Для ответственных применений, где отказ силового агрегата ведет к большим убыткам, инвестиция в современный модульный аппарат окупается за счет повышенной надежности и точной диагностики.

Что сгорит раньше: обмотка двигателя или ваш бюджет?

Обмотка. Всегда. Без правильно подобранного и настроенного аппарата отключения при перегрузке, первым выходит из строя мотор. Его изоляция необратимо разрушается от перегрева.

Ключевой параметр – время-токовая характеристика срабатывания расцепителя. Она должна повторять кривую нагревания обмоток. Простой биметаллический элемент в старом реле или неверная уставка на автомате приводят к ложным отключениям при пуске или, что хуже, к пропуску опасного перегрева.

Рассмотрим типичную ошибку. Для агрегата на 3 кВт (номинальный ток ~6А) ставят автоматический выключатель на 10А, считая это достаточным. Но пусковой ток может достигать 40А. Аппарат с характеристикой «C» отключит питание через 1.5-9 секунд при таком броске. Этого часто хватает для разгона, но если мотор запускается под нагрузкой или часто, биметаллическая пластина в дешевом модуле не успевает остывать. Накапливается остаточное нагревание, и в итоге он срабатывает без реальной перегрузки, останавливая процесс.

С другой стороны, при истинной перегрузке в 8А (133% от номинала) тот же автомат отключит цепь только через 20-50 минут. За это время температура обмотки превысит допустимый класс изоляции (например, 130°C для класса B). Происходит не мгновенное короткое замыкание, а медленная «сушка» лака, потеря диэлектрических свойств и межвитковое замыкание. Ремонт или замена мотора обойдутся в разы дороже корректного аппарата.

«Частая картина: приезжаешь на объект, а там стоит «тепловушка», уставка которой выставлена «на глазок» или залипает от времени. Контактор включает мотор, а контроль перегрузки неработоспособен. Пользователь платит дважды: за простой и за перемотку».

Решение – комплексный подход и селективность. Защитные функции должны быть распределены:

• От короткого замыкания: Быстродействующий электромагнитный расцепитель в автомате.
• От длительной перегрузки: Точная тепловая модель с правильной выдержкой времени, встроенная в современный мотор-автомат или реализованная через цифровое реле.
• От частых пусков: Учет класса теплостойкости изоляции и инерционности привода.

Правильная настройка – это не просто поворот регулятора. Требуется расчет с учетом реальных условий: температуры окружающей среды, количества пусков в час, коэффициента загрузки. Готовый щит с универсальными уставками часто не решает проблему. Надежную работу обеспечит только сборка электрощитов на заказ под конкретный технологический процесс с последующей проверкой срабатывания первичным током.

Важно: Самостоятельная установка и наладка таких цепей требует допуска к работе с высоким напряжением. Неправильный монтаж ведет к риску пожара и поражения током.

Как разобраться в характеристиках устройств и не запутаться в цифрах

Сосредоточьтесь на трёх ключевых параметрах из паспорта агрегата: номинальный ток (Iн), ток короткого замыкания и класс срабатывания при перегрузке. Именно они определяют, выдержит ли ваша силовая цепь пусковые броски и аварийные режимы.

Для отстройки от пусковых токов используйте времятоковую характеристику. Уставка срабатывания по перегрузке для биметаллического элемента должна быть на 10-15% выше Iн мотора. Например, для агрегата на 10 А устанавливайте уставку в 11-11,5 А. Корректный подбор этого значения гарантирует, что аппарат не отключит питание при штатном запуске.

Селективность достигается грамотной координацией уставок последовательно включенных аппаратов. Вышестоящий автоматический выключатель в распределительном щите должен иметь выдержку времени больше, чем у нижестоящего устройства, защищающего конкретный мотор. Это исключит массовое отключение всей линии при локальной неисправности.

При выборе обратите внимание на проектирование электрощитов, где специалисты точно рассчитают все координационные кривые. Исполнение корпуса (степень защиты IP) должно соответствовать условиям окружающей среды – пыли, влажности, температуре.

«Не путайте ток термической стойкости контактора с отключающей способностью автомата. Первый показывает, сколько времени силовые контакты выдержат короткое замыкание, второй – какой максимальный ток короткого замыкания аппарат может безопасно разорвать. Это разные цифры, и обе критически важны.»

Расцепитель максимального тока в автомате срабатывает почти мгновенно при КЗ, в то время как биметаллическая пластина в отдельном реле реагирует на перегрузку с задержкой, зависящей от величины превышения тока. Для комплексной безопасности часто требуется связка: контактор + реле перегрузки + автомат, каждый со своими настройками.

Регулярное обслуживание нку включает проверку этих уставок и состояния изоляции силовых цепей. Нагревание контактов и проводников со временем меняет их свойства, что может привести к ложным срабатываниям или, что хуже, к отказу в отключении.

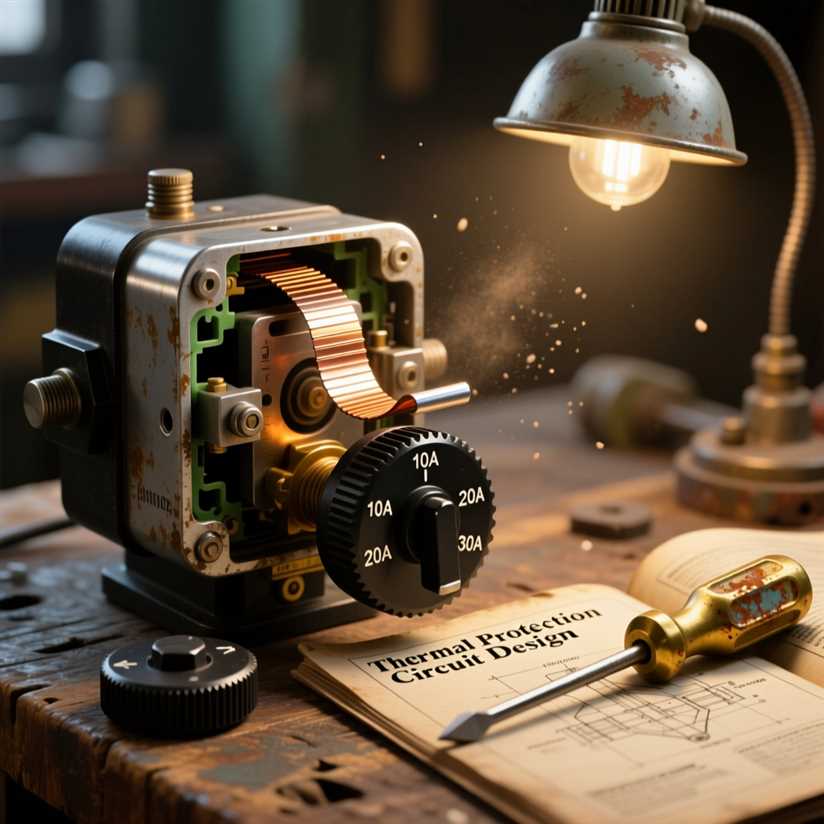

Подключение и настройка: что нужно сделать после покупки

Первым делом убедитесь в соответствии климатического исполнения и степени изоляции к условиям монтажного помещения. Пыльная или влажная среда требует аппаратов в закрытом корпусе.

Порядок монтажа и коммутации

Силовые цепи собирайте по классической схеме: вводной аппарат – контактор – устройство контроля. Фазные проводники должны проходить через окна биметаллического реле или расцепитель автомата. Для управления пуском подключите цепь катушки контактора через нормально-замкнутый контакт вашего устройства.

• Затяните клеммы с моментом, указанным в паспорте, чтобы избежать локального нагревания.
• Проверьте, чтобы сечение подводящих проводов соответствовало номинальному току агрегата.
• Обеспечьте механическую устойчивость блока – вибрации от мотора могут ослабить соединения.

Ключевой этап: регулировка под параметры нагрузки

Основная задача – установить порог срабатывания от перегрузки. Найдите на шильдике агрегата значение номинального тока (Iн). Уставка на биметаллическом элементе или электронном блоке должна составлять 1,05–1,15 от Iн. Для защиты от короткого замыкания на автоматическом выключателе выставляйте мгновенный расцепитель в 10–12 Iн для обычных пусков.

Практика показывает: ошибка в 30% при выставлении тока перегрузки сокращает срок службы обмоток в 2–3 раза. Не полагайтесь на «глазомер», используйте токоизмерительные клещи для контроля реального потребления в рабочем режиме.

Проверьте селективность с ближайшим вышестоящим аппаратом в сети. Его время-токовая характеристика должна позволять вашему устройству отработать штатный пуск и отключить только свою зону при аварии.

Финальные испытания перед вводом в эксплуатацию

После настройки выполните пробный запуск без нагрузки. Затем под полной механической нагрузкой замерьте время выхода на режим и установившийся рабочий ток. Убедитесь, что не происходит ложных отключений при штатной работе. Система готова, если аппарат остается включенным при номинальном режиме и уверенно срабатывает при искусственном создании перегруза.

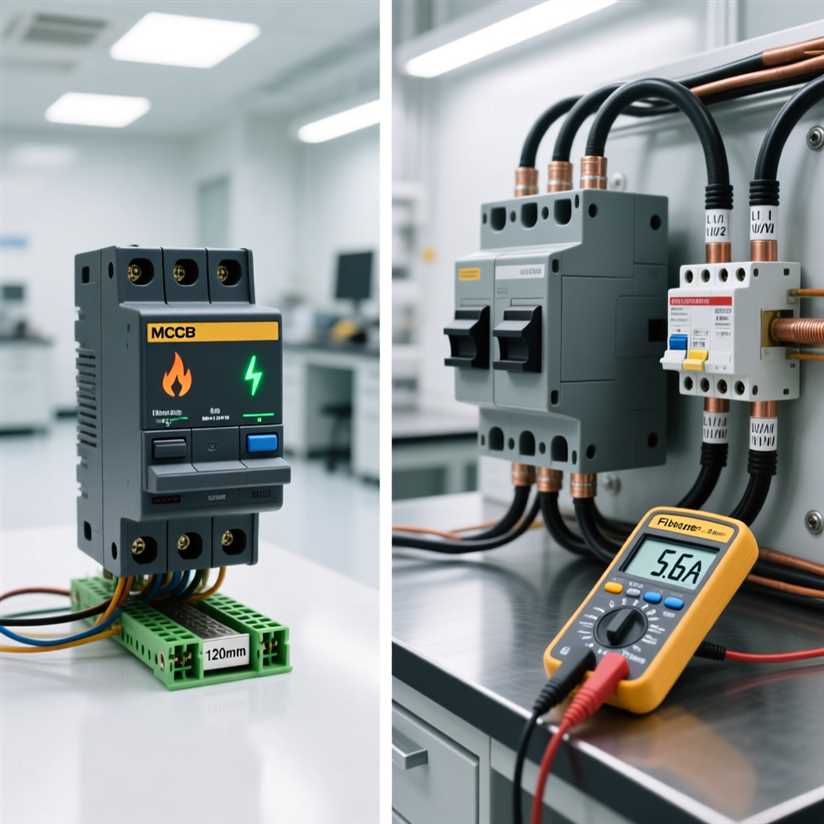

Где чаще всего ошибаются при защите двигателей и как этого избежать

Пренебрегают проверкой характеристик питающей сети перед выбором аппарата. Напряжение и частота должны строго соответствовать данным на шильдике мотора, иначе даже правильно подобранный автомат не спасет от преждевременного выхода из строя.

Ошибки при согласовании характеристик

Основная проблема – неверный расчет уставок для расцепительа. Номинальный ток защиты должен быть не меньше рабочего тока агрегата, но и не больше допустимого для его обмоток. Типичная ошибка – установка значения по мощности в кВт без учета коэффициента мощности и КПД.

• Игнорируют высокий пусковой ток. Для надежного пуска необходимо, чтобы автоматический выключатель не отключался при кратковременном скачке в 5-7 раз выше номинала.
• Забывают про селективность. Аппарат на вводе должен иметь выдержку времени или токовую отсечку выше, чем у устройства непосредственно у агрегата. Это исключит ложное отключение всей линии.
• Не учитывают температуру окружающей среды. Биметаллическое реле в составе комбинированного аппарата чувствительно к внешнему нагреванию, что требует коррекции уставка.

Ошибки монтажа и наладки

Неправильное подключение силовых цепей к контактору ведет к подгоранию контактов и однополюсной работе трехфазного потребителя. Все фазы должны коммутироваться одновременно.

Самый опасный просчет – использование обычного модульного выключателя вместо аппарата с кривой срабатывание «D». Первый сработает при пуске, второй – выдержит пусковую нагрузку, но отключит цепь при истинной перегрузка.

После монтажа обязательна настройка и проверка. Эмулируйте режим перегрузка, подавая повышенный ток через первичную цепь трансформатора тока или тестовый блок, чтобы убедиться в своевременном отключении. Проверьте реакцию на имитацию короткоего замыкания.

Пыльные, влажные или взрывоопасные зоны требуют специального исполнениея корпуса с повышенной степенью изоляция. Установка обычного модуля в таких условиях – прямая угроза безопасности.
