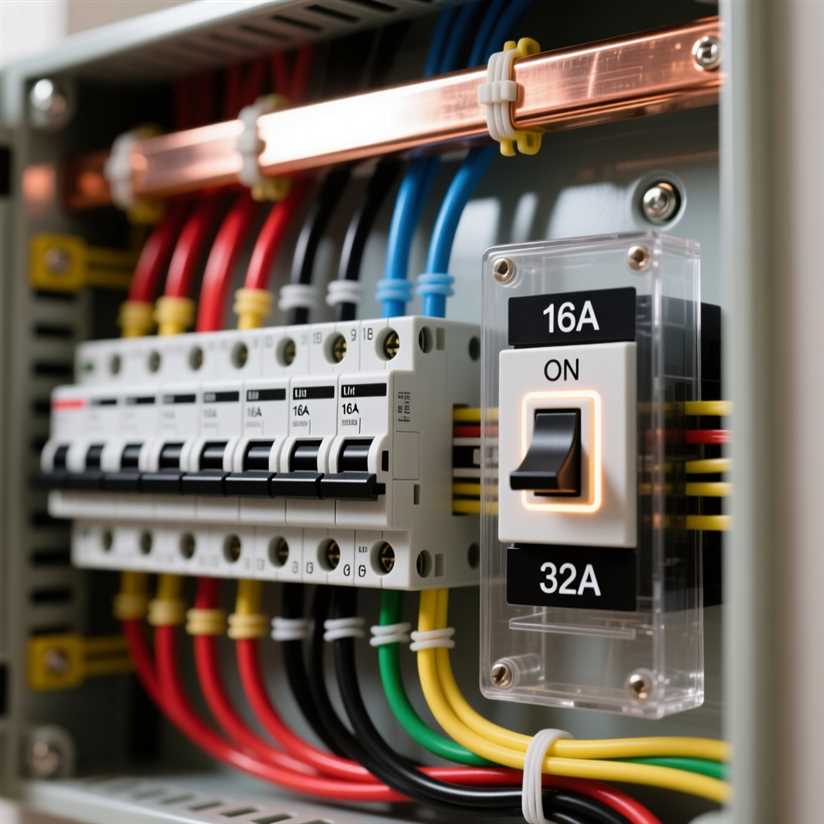

Зачем нужен электрощит и каким он должен быть

Начните с принципиальной схемы – без неё монтаж превращается в сборку случайных компонентов. Схема определяет количество модулей, типы автоматов и их номиналы, точки установки УЗО. Она же обеспечивает селективность: при коротком замыкании отключится только линия с проблемой, а не весь квартирный щиток.

Корпус выбирают по типу исполнения: для скрытого или накладного монтажа. Внутренний объем должен вместить все модули с запасом 20-30% для возможного расширения электропроводки. На дин-рейку последовательно устанавливают вводной автомат, счетчик, устройства защиты, автоматические выключатели для каждой линии.

Распространённая ошибка – экономия на модулях. Недостаточное количество мест вынуждает устанавливать аппараты вплотную, что ведёт к перегреву и увеличивает опасность возгорания. Всегда берите щит с резервом.

Ключевая функция узла – защита. Вводной автомат страхует от перегрузки магистрального кабеля. УЗО (устройство защитного отключения) мгновенно реагирует на утечку тока, предотвращая поражение людей. Автоматы на отходящих линиях обрывают цепь при коротком замыкании или превышении нагрузки. Правильно подобранные номиналы – гарантия их корректной работы.

Комплектация и логика распределения цепей

Разделите потребителей на группы: розетки, освещение, мощная техника (плита, стиральная машина, кондиционер). Для каждой группы – свой автомат с учётом сечения проводов и планируемой нагрузки. Заземление и коммутация нулевых проводов выполняются на отдельных изолированных шинах.

Освещение: автомат на 10А, сечение кабеля 1.5 мм².
Розеточные группы: автомат на 16А, кабель 2.5 мм².
Силовая техника: выделенная линия с автоматом на 25А, кабель от 4 мм².

Проект должен учитывать будущее: возможность добавления системы умного дома, дополнительного кондиционера или тёплого пола. Готовые щиты и шкафы электрические под проект избавляют от ошибок подбора, так как их конфигурация основывается на предоставленной схеме и расчётах профильного инженера.

Монтаж: безопасность прежде всего

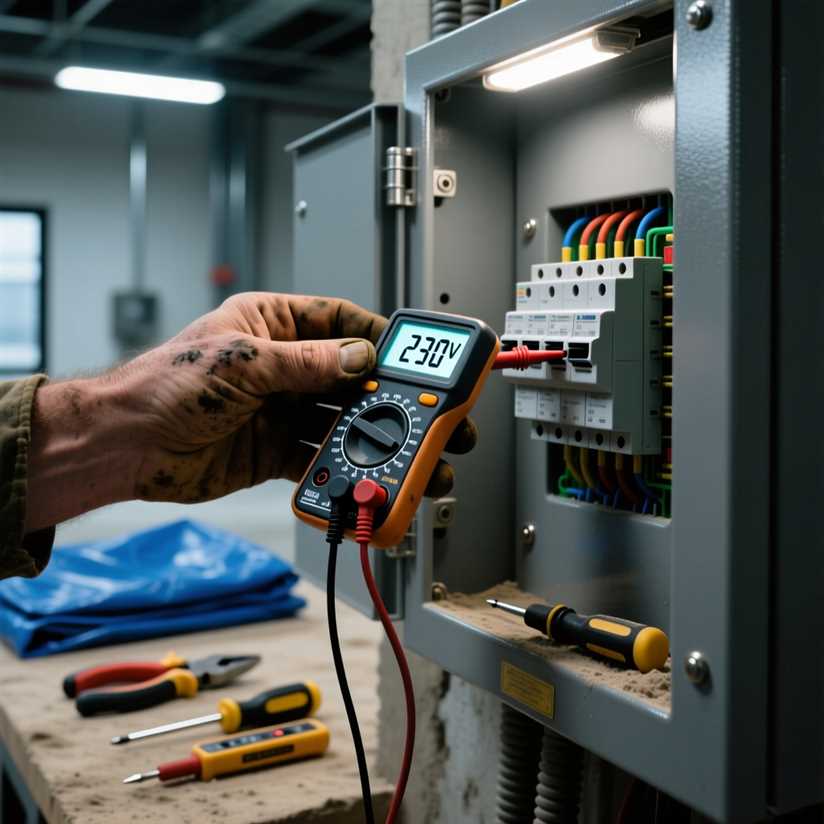

Работы в щитовой начинают только после полного снятия напряжения. Провода аккуратно укладывают, маркируют, затягивают клеммы с контролируемым усилием. После сборки обязательна проверка мультиметром на отсутствие коротких замыканий и правильность подключения УЗО кнопкой «Тест».

Самостоятельный монтаж распределительного щита допустим только при наличии соответствующих навыков и знаний ПУЭ (Правил устройства электроустановок). В противном случае риск для жизни и имущества неоправданно высок.

Как правильно рассчитать необходимое количество модулей в щитке?

Сложите ширину всех аппаратов: один автомат – 1 модуль (17,5 мм), однофазное УЗО – 2 модуля, трёхфазное – 4 модуля. Добавьте модули для счётчика, реле напряжения, шин. К итогу прибавьте 20-30% резерва для будущего расширения сети.

Почему иногда срабатывает вводной автомат, а не групповой?

Это нарушение принципа селективности. Происходит, когда номиналы автоматов подобраны неправильно (например, вводной на 25А, а групповой тоже на 25А) или используется аппаратура одного класса времятоковой характеристики. Нужна пересборка схемы.

Без этой коробки на стене у вас просто не будет света

Согласуйте номиналы автоматических выключателей с сечением провода. Автомат на 25 А защищает медную жилу 2.5 мм², а на 16 А – 1.5 мм². Несоответствие создает риск: тонкая электропроводка перегреется при перегрузке, но защита не сработает.

Сборка и установка: порядок действий

Начинайте с схемы распределения. Она определяет количество мест под модульы и тип корпуса. Для типовой квартиры выбирайте квартирный щит на 24–36 модулей.

Закрепите корпус на стене, заведите внутрь вводной кабель и групповые линии.
Смонтируйте на дин-рейках все аппараты согласно схеме: счетчик, УЗО, автоматы.
Выполните коммутацию медными проводами с изоляцией разных цветов.
Подключите шину заземления и нулевую шину.

Критические моменты для безопасности

Обеспечьте селективность защиты. Ток отключения вводнойого автомата должен превышать номинал группового. Иначе при коротком замыкании в розеточной линии может обесточиться вся квартира.

Наружное исполнение корпуса (IP54) подходит для влажных помещений. В прихожей или коридоре достаточно внутреннего щита (IP20). Герметичность исключает попадание пыли и снижает опасность поражения током.

Проверьте правильность монтажа перед подачей напряжения. Используйте мультиметр в режиме прозвонки, чтобы убедиться в отсутствии короткого замыкания между фазой и нулем. Неверная сборка приводит к мгновенному выходу аппаратов из строя.

Проект или однолинейная схема – основа для расчета нагрузкаи и подбора оборудования. Без документации монтаж превращается в хаотичную сборку с непредсказуемыми последствиями.

Чем отличается квартирный электрощиток от щитовой?

Квартирный щит – конечный пункт распределения энергии для одной квартиры. Он содержит счетчик, УЗО и автоматы для розеток и освещения. Щитовая – это общее помещение в доме, где размещены вводно-распределительные устройства, управляющие питанием всего здания.

Можно ли установить счетчик на дин-рейку самостоятельно?

Монтаж счетчика на дин-рейкау выполнить можно, но его опломбирование и допуск в эксплуатацию – исключительная прерогатива энергоснабжающей организации. Самостоятельное подключение вводного кабеля к счетчику запрещено и опасно.

Из чего собирается правильный щит для квартиры или дома

Основой служит подробная схема, разработанная по индивидуальному проекту. Без неё грамотная коммутация невозможна. Документ определяет количество аппаратов, их номиналы и логику работы.

Корпус и базовые компоненты

Выбирайте корпус с запасом по месту: минимум 20-30% свободных модулей для будущих цепей. Внутри крепится металлическая дин-рейка – основа для установки аппаратов. Обязательный элемент – шины для рабочего нуля и заземления.

Вводной автомат. Его характеристику согласовывают с сетевой организацией.
Прибор учета (счетчик). Устанавливается после вводного автомата.
Устройства защитного отключения (УЗО) или дифференциальные автоматы. Монтируются на группы розеток, влажные помещения.

Логика защиты и распределения энергии

Автоматические выключатели группируют по типам нагрузки: освещение, розетки, мощная техника. Для каждой линии рассчитывают номинал, исключая ложные срабатывания от перегрузки. Принцип селективности гарантирует, что в случае неисправности отключится только аварийный контур, а не весь квартирный электрощиток.

Исполнение щита должно соответствовать помещению. Для прихожей подходит навесной корпус со степенью защиты IP30-40. Для влажной щитовой в частном доме – стационарный шкаф с IP54-65.

Качественный монтаж предполагает аккуратную укладку проводов, маркировку всех жил и клемм. После сборки по схеме проводят проверку работоспособности каждой защиты.

Опасность №1 – экономия на аппаратуре или пренебрежение заземлением. Это прямая угроза безопасности всей электропроводки и жильцов.

Почему важен запас места (модулей) в щите?

Резервные посадочные места позволяют в будущем добавить защиту для новой техники или цепей без замены всего корпуса, что экономит бюджет и время.

Как обеспечить селективность между автоматами?

Селективность достигается правильным подбором номиналов и времятоковых характеристик: вводной автомат должен срабатывать позже групповых, что обеспечивается разницей в значениях силы тока.

Как грамотно развести провода по автоматам внутри

Начинайте с однолинейной схемы. Этот документ станет основой для всего монтажа и покажет логику распределения цепей. Без него коммутация превратится в хаос.

Группируйте потребители по типу и важности. Освещение, розетки, мощная техника (плита, кондиционер, стиральная машина) – каждому направлению свой автомат. Это повышает безопасность и упрощает поиск неисправностей.

Для влажных помещений и детских комнат обязательна установка УЗО. Этот модуль сравнивает токи в фазе и нуле, мгновенно отключая питание при утечке, что исключает риск поражения током.

«Селективность защиты – золотое правило. Ток отсечки вводного автомата должен быть выше номиналов групповых. Иначе при коротком замыкании в розеточной линии может выбить главный рубильник, обесточив всю квартиру», – отмечает инженер-электрик с 15-летним стажем.

Подбирайте номиналы автоматических выключателей строго под сечение кабеля и планируемую нагрузку. Автомат на 16А защищает провод 2.5 мм², на 25А – 4 мм². Превышение грозит перегревом проводов.

Грамотная проектировка электрощита заранее определяет порядок расположения аппаратов на дин-рейке. Слева направо обычно размещают: вводной автомат, счетчик, УЗО, затем групповые автоматы.

При сборке соблюдайте цветовую маркировку: фаза – коричневый/красный, ноль – синий, заземление – желто-зеленый. Все соединения внутри корпуса выполняйте через изолированные клеммники или гребенчатую шину.

Правильное заземление – не опция, а требование ПУЭ. Отдельная шина РЕ в щитовой обязательна. Все желто-зеленые проводники от розеток и оборудования сводятся на нее, но не смешиваются с рабочим нулем.

После завершения коммутации обязательна протяжка контактов в щитке. Через пару недель эксплуатации под нагрузкой винтовые соединения могут ослабнуть, что создает опасность возгорания.

Перед подачей напряжения проверьте мультиметром отсутствие коротких замыканий и правильность расключения. Только после этого можно включать автоматы по одному, тестируя каждую линию.

Можно ли установить одно УЗО на всю квартиру?

Такое исполнение допустимо, но не оптимально. При срабатывании защиты будет обесточена вся квартира, а поиск цепи с утечкой займет время. Лучше разделить цепи на группы с отдельными УЗО.

Какой запас по модулям нужно оставить в щитке?

Рекомендуется минимум 20% свободного места на DIN-рейке. Это позволит в будущем добавить автомат для новой техники или модуль реле напряжения без полной замены бокса.

Что чаще всего делают неправильно при сборке щита

Игнорируют принцип селективности защиты. На вводной автомат ставят такой же или меньший номинал, чем на отходящие линии, что приводит к его срабатыванию вместо группового при перегрузке. Вводной аппарат должен иметь больший номинал для отключения только при общей аварии.

Ошибки в коммутации нуля и заземления фатальны. Нулевые рабочие и защитные провода путают или объединяют на одной шине внутри квартирного бокса, что нарушает работу УЗО и создает угрозу поражения током. Заземляющий проводник должен подключаться к отдельной, изолированной от корпуса шине РЕ.

Неправильное распределение нагрузки по однополюсным автоматам – частая причина ложных срабатываний. На одну фазу вешают всю мощную технику: плиту, кондиционер, бойлер. Это вызывает перекос и перегрузку.

Некорректный выбор номиналов устройств защиты. Автоматы с завышенным током отключения не спасают проводку от перегрева при коротком замыкании. Для розеточных групп сечением 2.5 мм² допустимый предел – 16 А, а не 25 А.

Экономия на модулях. Установка в один корпус аппаратов разных брендов с несовместимым креплением на дин-рейку ведет к ненадежному монтажу.
Отсутствие резерва. Щитовая собирается «впритык» без свободного места для будущего подключения кондиционера или стиральной машины.
Схема не соответствует реальности. После замены проводки или счетчика монтаж выполняется без обновленной принципиальной схемы на внутренней стороне дверцы.

Провода вводного кабеля не запаивают или не обжимают наконечниками. Многожильные жилы под винтовыми клеммами со временем ослабевают, контакт греется, что чревато возгоранием.

Распределение цепей без учета логики эксплуатации. Освещение, розетки и силовую линию кухни часто сажают на одно УЗО. При его отключении обесточивается вся квартира. Целесообразно разделить цепи на несколько независимых групп.

Почему нельзя объединять нули разных УЗО на одной шине?

Каждое УЗО сравнивает ток в фазе и нуле своей группы. Общий ноль нарушает этот баланс, устройство будет ложно срабатывать или, что хуже, полностью потеряет чувствительность к утечке, оставив без защиты от поражения током.

Как правильно рассчитать количество модулей для щитка?

Сложите модули всех аппаратов (автомат – 1-2 модуля, УЗО – 2-4 модуля), добавьте модули для счетчика, реле напряжения, шин. К полученной сумме прибавьте 20-30% на резерв. Это определит размер необходимого корпуса.
