TT или TN-C-S для частного дома: что выбрать и почему?

Рекомендация однозначна: для коттеджного строительства система TT превосходит TN-C-S по безопасности. Электроснабжение большинства индивидуальных жилых построек питается от воздушных линий с высоким риском обрыва нулевого провода. В этой ситуации TN-C-S создает смертельную угрозу, переводя потенциал сети на открытые токопроводящие части бытовой техники. Система TT исключает эту опасность, так как защитный контур не имеет гальванической связи с PEN-проводником питающей сети.

Основной аргумент – гарантированная безопасность при повреждениях внешней сети. Независимый заземлитель, выполненный согласно ПУЭ, обеспечивает стабильный защитный потенциал. При обрыве нейтрали или перекосе фазного напряжения в трехфазной сети, корпуса электроприборов в доме остаются под нулевым потенциалом. Ключевое условие – установка УЗО с током срабатывания не более 30 мА на каждую групповую линию, что обеспечивает защиту от косвенного прикосновения.

Практика электромонтажа показывает: корректно смонтированная система TT с селективными УЗО и автоматическими выключателями надежнее защищает людей и оборудование в условиях нестабильного энергоснабжения загородных поселков.

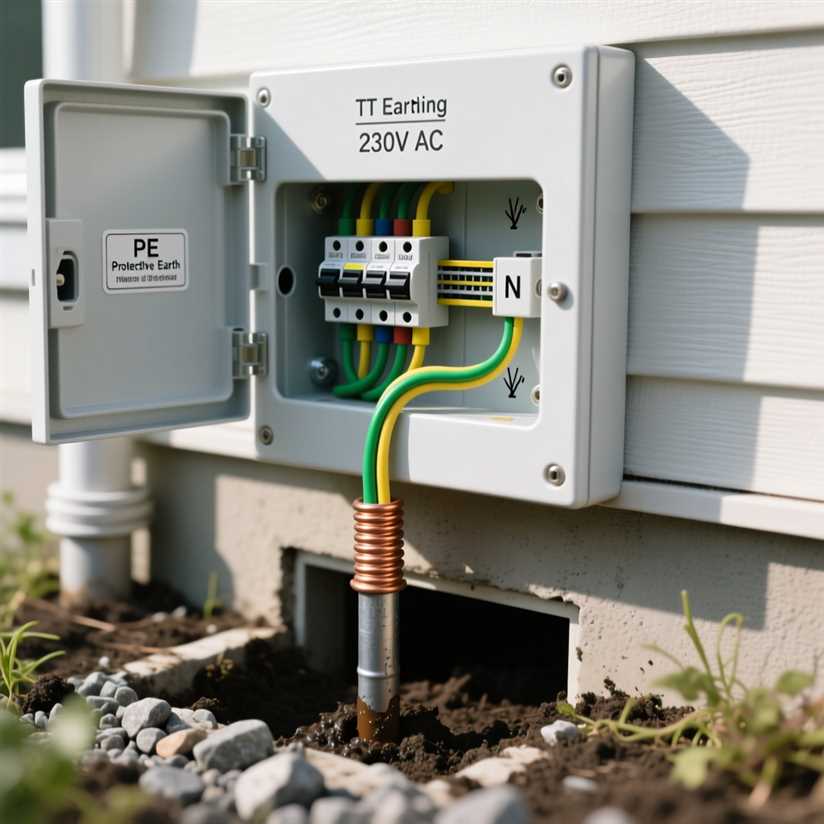

Технические особенности реализации системы TT

Монтаж начинается с устройства искусственного заземлителя. Контур выносится за пределы отмостки здания, сопротивление растеканию тока не должно превышать 30 Ом. От контура к главной заземляющей шине (ГЗШ) внутри вводно-распределительного устройства прокладывается отдельный провод заземления сечением не менее 10 мм² по меди.

Комплектация вводного щита

Вводной автомат на расчетный ток нагрузки.
Противопожарное УЗО с током срабатывания 100-300 мА.
Главная заземляющая шина, изолированная от корпуса щитка.
Групповые УЗО на 30 мА для розеточных и влажных групп.
Автоматические выключатели для защиты проводки от перегрузки и короткого замыкания.

Вся внутренняя проводка выполняется трехпроводным кабелем (фаза, нейтраль, земля). Защитные проводники от розеток и светильников подключаются к своей изолированной шине PE в групповом щитке. Нулевые рабочие (N) и защитные (PE) проводники не объединяются после разделения PEN на вводе. Готовый электрощит для такой схемы должен иметь строгое разделение шин N и PE.

Критические риски при выборе TN-C-S

Данная схема уязвима на участке от опоры ВЛЭП до домашнего щитка. Повреждение PEN-проводника на воздушном вводе приводит к тому, что корпуса всех подключенных электроприборов оказываются под фазным напряжением. Автоматы и УЗО в таком случае не срабатывают, так как цепь для тока утечки отсутствует. Молниезащита также требует более сложной реализации из-за риска заноса высокого потенциала.

Критерий	Система TT	Система TN-C-S
Безопасность при обрыве PEN	Сохраняется	Полностью нарушается
Защита от перекоса фаз	Эффективна	Неэффективна
Требования к вводному кабелю	2 провода (L, PEN)	3 провода (L, N, PE)
Необходимость местного контура	Обязательна	Не требуется

Таким образом, для надежного электроснабжения коттеджа система TT с собственным контуром заземления и многоуровневой защитой УЗО является безальтернативным решением. Правильно собрать такую схему поможет готовый электрощит, спроектированный под конкретные параметры вашей сети и нагрузки.

Важно: Все работы по монтажу и подключению вводного устройства должен выполнять квалифицированный персонал с допуском. Обязательно проводится измерение сопротивления заземляющего устройства перед вводом в эксплуатацию.

Можно ли переделать существующую TN-C-S на TT в коттедже?

Да, это стандартная процедура. Она требует монтажа независимого контура заземления, установки нового вводно-распределительного устройства с изолированными шинами N и PE и замены групповых УЗО. Без переделки внутренней проводки, если она уже выполнена трехжильным кабелем.

Какой должна быть глубина заложения контура заземления для системы TT?

Вертикальные электроды (уголок, прут) заглубляются ниже глубины промерзания грунта, обычно на 2-3 метра, чтобы обеспечить стабильное сопротивление растеканию тока круглый год. Точные параметры определяются расчетом и измерением.

Чем отличаются «заземление» в столбе и отдельный контур во дворе

Отдельный собственный контур заземления гарантирует полный контроль над защитой. Использование PEN-проводника на опоре в качестве заземлителя делегирует безопасность сетевым объектам.

Основное отличие – происхождение защитного потенциала. При подключении к столбу вы используете его арматуру, соединенную с PEN-проводником воздушной линии. Собственный контур – это независимая система электродов, заглубленных в грунт на территории владения.

Критерий	Заземление на опоре	Отдельный контур во дворе
Надежность	Зависит от состояния сетевых коммуникаций.	Определяется качеством локального электромонтажа.
Безопасность при обрыве PEN	Крайне опасна: на корпусах появится линейное напряжение.	Сохраняется: потенциал уходит в локальный заземлитель.
Сопротивление	Меняется в зависимости от сезона, влажности грунта у столба.	Стабильно при правильном расчете и монтаже.

Обрыв нулевого провода на воздушной линии – авария, которую ПУЭ прямо запрещает использовать для защитного заземления. При таком повреждении корпус холодильника или стиральной машины окажется под фазным напряжением. Отдельный контур исключает эту угрозу, отводя опасный потенциал в землю.

«Надеяться на заземление через опору – все равно что доверить молниезащиту соседскому громоотводу. Собственный контур – единственный способ гарантировать безопасность при любых авариях в питающей сети», – отмечает ведущий инженер по электроснабжению.

Технические нюансы монтажа собственного контура

Качественный электромонтаж начинается с расчета. Для однофазного ввода сопротивление заземления должно быть не более 30 Ом, для трехфазного – 10 Ом. Этого добиваются увеличением числа электродов, их длиной или применением химических модулей.

Материал: стальной оцинкованный прут, уголок, полоса.
Глубина: вертикальные электроды не менее 2-3 метров.
Соединение: сварка стальной полосой, сечение не менее 48 мм².

От контура медным проводом сечением от 10 мм² выполняется ввод в главный щиток. Здесь происходит разделение PEN-проводника на рабочую нейтраль и защитный PE-проводник. Обязательная установка УЗО с током утечки 30 мА на группы розеток отсекает опасное напряжение при повреждении изоляции.

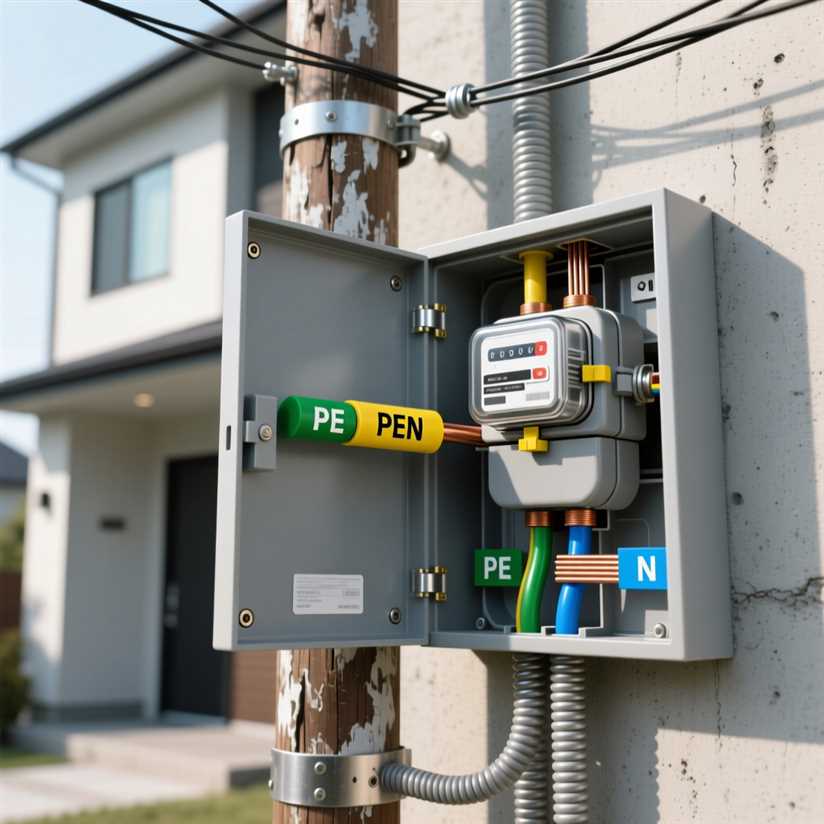

Интеграция с системой защиты объекта

Локальный заземлитель становится основой всей безопасности. К нему подключается:

Главная заземляющая шина в распределительном щите.
Молниезащита (если предусмотрена проектом).
Металлические коммуникации (трубы, короба) для выравнивания потенциалов.

Такая схема предотвращает перекос фаз, защищает от импульсных перенапряжений при грозе. Автоматы отключают перегрузку и короткое замыкание, УЗО реагирует на утечку тока, а контур обеспечивает надежный сток опасного потенциала. Грамотное проектирование электрических шкафов с учетом отдельного контура – ключевой этап, определяющий надежность всей системы энергоснабжения.

Проверку сопротивления готового контура заземления выполняют аккредитованные электролаборатории. Результаты заносят в протокол, который является частью исполнительной документации.

Можно ли сэкономить, сделав заземление только на столбе?

Нет, такая экономия противоречит ПУЭ и создает прямую угрозу жизни. При обрыве PEN-проводника на воздушной линии в здании возникает опасное напряжение, которое не отключится автоматами.

Как часто нужно проверять сопротивление собственного контура заземления?

Визуальный осмотр соединений – ежегодно. Полное инструментальное измерение сопротивления растеканию тока – не реже одного раза в 12 лет, а также после любых серьезных земляных работ рядом с контуром.

Какой из двух вариантов одобрят энергетики при подключении

Сетевые организации практически всегда требуют реализацию системы TT с индивидуальным заземляющим устройством. Это прямое следствие правил ПУЭ, исключающих использование PEN-проводника от опоры после точки ввода в здание. Автономный контур заземления – обязательное условие для согласования проекта электроснабжения.

Техническое обоснование предписания

Основная причина – гарантия безопасности при обрыве нулевого провода на воздушной линии. В системе TT потенциал на корпусах оборудования внутри сооружения не поднимется, так как заземлитель физически отделен от нейтрали питающего кабеля. Это предотвращает появление опасного напряжения на бытовой технике.

Схема электромонтажа должна включать:

Собственный контур заземления с сопротивлением не более 30 Ом.
Установку УЗО с током утечки до 30 мА на каждую группу проводки.
Разделение PEN-проводника на шины PE и N исключительно на столбе, до вводного автомата.

Инспектор энергосбыта при приемке в первую очередь проверит протокол измерения сопротивления заземлителя и наличие УЗО. Без этих документов акт допуска в эксплуатацию не подпишут.

Параметры для однофазного и трехфазного ввода

Требования различаются по мощности. Для однофазного подключения достаточно одного УЗО на вводе. При трехфазном электроснабжении необходима многоуровневая защита: противопожарное УЗО на вводе и групповые аппараты после счетчика. Это страхует от перекоса фаз и перегрузки.

Сечение кабеля, тип щитка, номиналы автоматических выключателей – все эти параметры также утверждаются сетевой компанией. Проект должен соответствовать выделенной мощности.

Дополнительные аспекты безопасности

Отдельный контур заземления решает не только задачи защиты от поражения током. Он служит основой для системы молниезащиты, отводя опасный потенциал в грунт. Качественная изоляция вводного кабеля и правильное разделение проводников в щитке дополняют комплекс мер.

Попытка использовать заземление на столбе внутри здания приведет к отказу. Специалисты сетевой организации аргументируют это несоответствием главе 1.7 ПУЭ, где четко регламентированы условия для разных систем.

Почему нельзя использовать заземление с опоры воздушной линии?

При повреждении нулевого провода на линии весь опасный потенциал сети через PEN-проводник попадет на корпуса всех электроприборов в здании. Автономный контур исключает эту угрозу.

Какое сопротивление заземлителя нужно для согласования?

Для системы TT сопротивление заземляющего устройства не должно превышать 30 Ом. Точное значение фиксируется в протоколе измерений, который предоставляется энергетикам.

Что нужно купить и смонтировать для каждой системы

Схема с изолированной нейтралью требует создания собственного заземляющего контура на участке. Комплект оборудования включает несколько позиций.

Внешний заземлитель: стальные уголки 50х50 мм, длиной от 2 метров, объединенные стальной полосой 40х4 мм.
Главная заземляющая шина в щитке, изолированная от корпуса.
Устройство защитного отключения на все групповые линии, номиналом 30 мА.
Автоматические выключатели на каждую цепь для защиты от перегрузки и короткого замыкания.
Отдельный провод заземления во всей внутренней разводке, трехжильный кабель.

Для системы с совмещенным проводником PEN ключевое отличие – разделение этого проводника на нулевой рабочий и защитный непосредственно во вводном щитке. Это определяет специфику комплектации.

Медная шина для глухого заземления корпуса щитка, соединенная с главной заземляющей шиной.
Шина N, изолированная от корпуса, для подключения нулевых рабочих проводников.
Система уравнивания потенциалов, объединяющая все токопроводящие части конструкции.
Реле контроля напряжения, обязательное для защиты от обрыва нейтрали и последующего перекоса фаз.
Трехполюсный автомат на ввод при трехфазном энергоснабжении или однополюсный при однофазном.

Качественный электромонтаж начинается с проекта. Подбор сечения кабеля, расчет номиналов защитной автоматики, планирование точек потребления – все это основа безопасной эксплуатации. Профессиональный монтаж электрического щита в москве гарантирует правильную коммутацию всех компонентов согласно актуальным требованиям ПУЭ.

Не пытайтесь экономить на устройстве защитного отключения. Для обеих систем УЗО – основной элемент, обеспечивающий защиту от поражения током при ухудшении изоляции. Его отсутствие сводит на нет всю безопасность, независимо от типа заземления.

Итоговый щиток для коттеджа содержит больше модулей, чем городская квартирная сборка. Помимо вводного автомата и счетчика, необходимы УЗО, реле напряжения, шины. Правильная схема исключает соединение защитных и нулевых рабочих проводников после точки разделения PEN.

Нужен ли отдельный контур заземления для системы TN-C-S?

Да, необходим. После разделения PEN-проводника требуется повторное заземление на вводе. Это снижает напряжение на корпусах приборов при обрыве магистральной нейтрали. Контур выполняют по тем же нормам, что и для системы TT.

Можно ли использовать четырехжильный кабель при трехфазном вводе по схеме TT?

Нет. Для TT нужен пятижильный кабель: три фазы, рабочий ноль и отдельный защитный проводник PE. Четвертая жила в TN-C-S – это PEN, который потом разделяют, а в TT защитный проводник изначально независим.

Где чаще ошибаются при самостоятельном монтаже заземления

Проверьте соединение PEN-проводника на вводе перед разделением. Многие путают его с рабочим нулем, что ведет к неверной сборке щитка и потере основной защиты. Ошибка здесь создает угрозу при обрыве магистральной нейтрали.

Неправильный подбор и установка заземлителя

Использование одного уголка или арматуры недостаточно. Контур заземления требует минимум трех стальных электродов, заглубленных ниже промерзания. Плохой контакт в местах сварки быстро окисляется, сопротивление растет, и система становится бесполезной.

Недостаточная глубина заглубления электродов.
Применение крашеного металла или неустойчивой к коррозии арматуры.
Отсутствие регулярной проверки сопротивления растеканию тока.

Ошибки во внутренней разводке и защитной автоматике

Для надежной безопасности требуется раздельный монтаж шин PE и N в распределительном устройстве. Неправильное подключение ведет к ложным срабатываниям аппаратов или, что хуже, к их полному бездействию.

Самостоятельный электромонтаж ввода без опыта – главный риск. Неверное сечение кабеля, неправильно подобранный автомат защиты от перегрузки, игнорирование необходимости уравнивания потенциалов – эти просчеты приводят к пожарам. Профессиональный монтаж электрощитов исключает подобные проблемы.

Часто забывают про систему уравнивания потенциалов в здании. Ванная комната, газовый ввод, молниезащита должны быть присоединены к главной заземляющей шине. Без этого даже исправный контур во дворе не гарантирует безопасность при аварийном перекосе фаз или ударе молнии.

Как проверить, правильно ли смонтирован контур заземления?

Точную проверку выполняет электроизмерительная лаборатория. Замеряют сопротивление растеканию тока контура – для жилых строений норма не более 10 Ом. Самостоятельно можно проверить только целостность соединений визуально и тестером.

Почему при трехфазном энергоснабжении требования к заземлению строже?

Высокое линейное напряжение 380В увеличивает опасность поражения током при пробое изоляции. Риск межфазного короткого замыкания и перекоса также выше, что требует более надежной защиты людей и оборудования.
