Интеграция АСУ ТП на пищевом производстве — Стандарты IP69K и нержавеющие корпуса

Для монтажа на участках с прямой мойкой горячей водой под давлением необходим шкаф из нержавейки с маркировкой IP69K. Это не просто пожелание, а базовое условие для соответствия санитарным нормам HACCP.

Указанный стандарт гарантирует полную пылезащиту и влагозащиту от струй под высоким давлением. Коррозионная стойкость материала корпуса (AISI 304 или 316) обеспечивает долговечность и соблюдение принципов гигиены в пищепроме.

Ключевые компоненты системы управления

Для ускорения запуска объектов часто используют готовые электрощиты в сборе, заранее укомплектованные под конкретную рецептуру. Это минимизирует ошибки наладки на месте.

От датчика до панели оператора

Каждый датчик (давления, температуры, расхода) на линии также должен соответствовать классу IP69K или выше. Их сигналы поступают в центральный контроллер, формируя замкнутую систему автоматизации.

«Использование щитового оборудования в обычном исполнении в зоне мойки – прямое нарушение СанПиН. Первая же инспекция повлечет штрафы и приостановку линии», – отмечает технический директор компании с 15-летним опытом в промышленности.

Проектирование такой АСУТП требует понимания полного цикла, включающего не только механическую прочность конструкций, но и валидацию программного обеспечения.

Для бытовых задач, например, установка электрощита в квартире, регламенты мягче, но принцип выбора аппаратуры по степени защиты от среды остается неизменным.

Обязательные этапы проверки перед вводом в эксплуатацию

• Визуальный осмотр корпуса на отсутствие дефектов сварных швов.
• Испытание на герметичность согласно методике для IP69K.
• Проверка наличия всех необходимых сертификатов (сертификация) на материалы и компоненты.
• Холостой прогон алгоритмов управления и тестирование аварийных сценариев.

Почему на пищевом заводе автоматы моют, а шкафы управления – нет

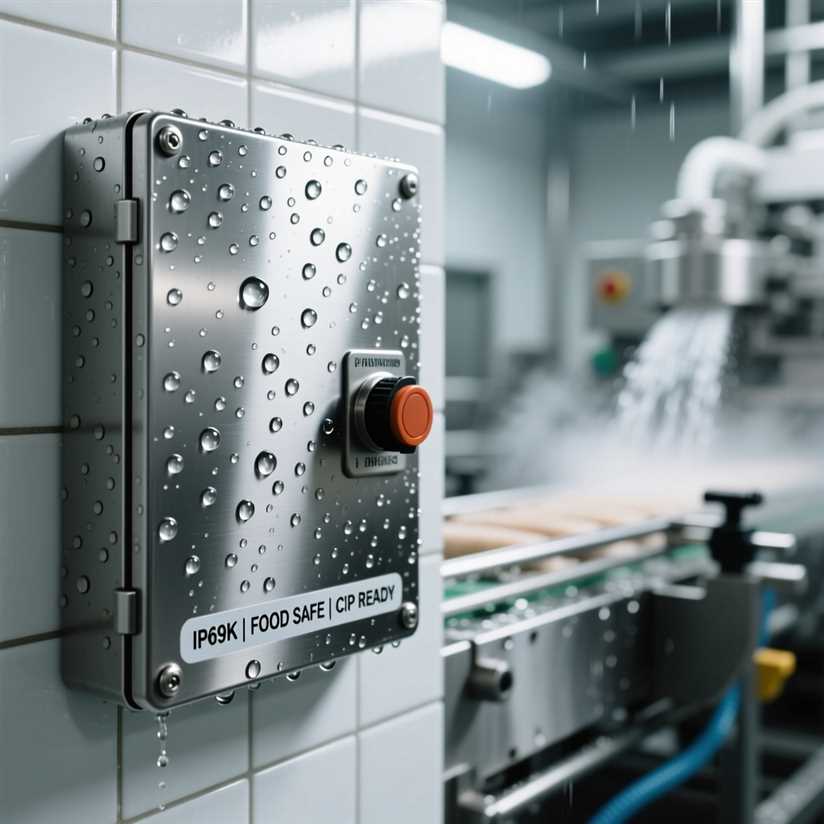

Выбирайте шкаф с исполнением IP69K из материала AISI 304. Это базовое условие для участков прямой мойки.

Основная причина – несоответствие обычного электротехнического оборудования санитарным требованиям. Стандартный корпус из окрашенной стали имеет щели, углубления, резиновые уплотнители. В них скапливаются органические остатки, становясь источником биологической угрозы. Система HACCP классифицирует это как критическую контрольную точку.

На одном из молочных комбинатов аудит выявил, что причиной постоянных сбоев в работе линии разлива был конденсат, скапливавшийся внутри обычного распределительного щита рядом с пастеризатором. Влага вызывала коррозию клемм и ложные срабатывания датчиков.

Критерии выбора корпуса для зон мойки

Конструкция должна обеспечивать абсолютную защиту от воды, моющих химикатов и механического воздействия. Этим критериям отвечает только стандарт IP69K.

• Влагозащита IP69K: проверка струёй воды под высоким давлением (80-100 бар) и температурой +80°C.
• Пылезащита: полная непроницаемость для мелких частиц, включая муку, порошки, специи.
• Прочность: устойчивость к ударам, вибрации от работающего рядом тяжелого оборудования.
• Химическая инертность нержавейки к кислотам, щелочам, дезинфектантам.

Что внутри такого шкафа

Герметичный корпус – лишь первое звено. Начинка также должна соответствовать жестким условиям эксплуатации.

1. Контроллеры и микропроцессорная техника: платы с конформным покрытием, защищающим от конденсата.
2. Специальные датчики давления, температуры, уровня с аналогичным классом защиты корпуса.
3. Клеммные соединения и проводка с повышенной стойкостью изоляции к влаге и пару.

Сертификация такого оборудования для пищепрома – обязательный этап. Она подтверждает, что изделие не вносит рисков в производственный процесс и соответствует профильным регламентам.

Как отличить корпус, который переживёт хлорку, от просто «пылевлагозащищённого»

Смотрите на маркировку стандарта защиты. Обычная пылезащита и влагозащита (например, IP65) не гарантируют стойкости к химическим реагентам. Нужно искать прямое указание на испытания моющими средствами или химическую стойкость в технической документации.

Критерий первый: материал оболочки

Корпус из AISI 304 или AISI 316 нержавейка – базовое требование для зон активной санитарии. Алюминиевое или пластиковое исполнение может не выдержать постоянного контакта с хлорсодержащими растворами, теряя прочность и внешний вид.

«На одном из комбинатов заменили двадцать алюминиевых коробов за три года из-за коррозии от пара. После установки шкафов из нержавеющей стали проблема исчезла», – отмечает инженер по автоматизации мясоперерабатывающего комбината.

Критерий второй: конструкция и уплотнения

Проверьте тип уплотнителей. Для агрессивных сред подходят только EPDM-прокладки, силикон со временем разрушается. Дверца должна прижиматься по всему периметру без зазоров, а все элементы фурнитуры – иметь аналогичную химическую стойкость.

• Сварные швы – гладкие, отполированные, без пор и трещин, где могут скапливаться бактерии.
• Отсутствие винтовых соединений на лицевой панели – типовое исполнение для облегчения мойки.
• Крышки кабельных вводов с внутренней резьбой и цельными уплотнительными кольцами.

Критерий третий: сертификация и стандарты

Помимо ip69k для стойкости к струям высокой температуры, ищите ссылки на отраслевые нормы. Например, соответствие принципам haccp или директивам EHEDG. Это подтверждает, что оборудование проектировалось именно для пищепрома с его жёсткими нормативами гигиены.

Итоговый выбор влияет на всю систему асу тп. Контроллер, микропроцессор и датчик, размещённые в правильном шкафу, обеспечат долгую работу без простоев на ремонт и соответствие санитарным требованиям.

Что происходит с кабелями и разъёмами после ежедневной мойки под давлением

Используйте только кабельные вводы и коннекторы с маркировкой IP69K. Простая влагозащита класса IP67 не выдержит долгого прямого воздействия струй горячей воды под высоким давлением.

Влага проникает под оболочку кабеля через микротрещины или по капиллярам оплётки. Результат – окисление контактов, короткое замыкание и выход из строя дорогостоящего датчика или контроллера. Для агрессивных сред пищевой отрасли критичен выбор материала оболочки: PUR (полиуретан) или TPE (термопластичный эластомер) лучше противостоят моющим химикатам, чем стандартный ПВХ.

Сертификация по стандарту IP69K для разъёма означает, что он прошёл испытания струёй воды температурой 80°C под давлением 8–10 МПа с расстояния 10–15 см. Это ключевое отличие от обычной «промышленной» защиты.

При монтаже автоматики в щите для линий, выходящих в зону прямой мойки, обязательны следующие шаги:

• Применение цельнолитых кабельных вводов (gland) из нержавеющей стали с двойным уплотнением.
• Использование предварительно обжатых кабельных сборок с герметичными разъёмическими соединениями вместо ручной скрутки проводов.
• Монтаж разъёма с небольшим наклоном вниз для самотёка случайно попавшей влаги.

Требования HACCP к гигиене диктуют необходимость гладких, без пор поверхностей. Поэтому стандартные кабельные каналы не подходят – в стыках скапливаются загрязнения. Применяйте трубопроводы из нержавеющей стали или специальные гигиенические лотки с закруглёнными углами.

Как проверить надёжность соединения на объекте

После монтажа проведите тест: направьте струю воды из штатного оборудования для мойки на установленные разъёмы и вводы под наиболее уязвимым углом. Внутри шкафа не должно быть ни единой капли. Повторяйте проверку ежегодно в рамках планового обслуживания систем управления.

Прочность связи между кабелем и вводом – второй критический фактор. Вибрация от оборудования в сочетании с механическим воздействием от шлангов приводит к перетиранию и вырыванию жилы. Используйте вводы с коническим зажимным механизмом, который обеспечивает силовой захват кабеля по всей окружности.

Как спланировать монтаж, чтобы обслуживать систему без остановки конвейера

Основной принцип – дублирование критически важных узлов и грамотное зонирование. Размещайте управляющие контроллеры, источники питания и сетевые коммутаторы в отдельных шкафах, расположенных вне зоны прямого воздействия мойки высокого давлением. Это позволяет получить доступ к электронике, пока линия работает.

Создание точек легкого доступа для диагностики

Для ежедневного контроля используйте вынесенные на линию датчики с индикаторными панелями и разъёмами для портативных тестеров. Организуйте точки подключения вне основного потока продукции. Это обеспечивает проверку параметров без вмешательства в работу основного оборудования.

• Установите клеммные колодки с тестовыми гнёздами для замеров сигналов.
• Используйте прозрачные смотровые окна в дверцах шкафов для визуального контроля индикации.
• Примените резервные (bypass) каналы на ключевых исполнительных механизмах.

Резервирование и модульная конструкция

Практика показывает: дублирование канала управления насосом дозирования с ручным переключателем позволяет провести регламентные работы, не прерывая цикл на сутки. Резервный путь – не роскошь, а требование бесперебойности.

Выбирайте для полевых устройств исполнение, соответствующее стандарту IP69K. Такая защита гарантирует, что датчик давления или температуры выдержит ежедневную санитарную обработку и продолжит работу, исключая внеплановые остановки для замены.

Кабельная инфраструктура для оперативного ремонта

Прокладывайте силовые и сигнальные кабели в раздельных, легкосъёмных кабельных лотках с запасом по длине. Это даст возможность отключить и вывести из линии конкретный датчик или клапан для обслуживания, не затрагивая всю трассу.

• Используйте разъёмные соединения (соединители) с уровнем пылевлагозащиты не ниже IP67 на всех периферийных устройствах.
• Маркируйте каждый кабель и точку подключения с двух сторон согласно схеме.
• Организуйте кабельные вводы в нижней части корпусов, оставляя внутри свободное пространство для манипуляций.

Такой подход к проектированию монтажа напрямую поддерживает принципы HACCP, обеспечивая постоянный контроль над процессом и соблюдение гигиенических норм без остановки производства.
